橡胶胶片冷却线工作条件:
1.设备使用班次:三班连续生产,7天/周。
2.设备使用环境(国内常规):最高温度42℃,最低温度-5℃;相对湿度最高为85%;电源380/220±10%V;生产水压为0.4Mpa;压缩空气压为0.7-0.8Mpa。
四、供货范围:

1. 接取装置 1套
2. 打印装置 1套
3. 接头压合装置 1套
4. 纵切装置(配3把刀) 1套
5. 隔离剂浸泡装置 1套
6. 夹持爬坡装置 1套
7. 挂胶冷却装置 1套
8. 平台与楼梯 1套
9. 输出装置 1套
10. 摆片装置 1套
11. 步进机构 1套
12. 横裁装置
13. 气动控制系统
1套
1套
14. 电气控制系统 1套(含控制柜、操作箱、按钮盒等)
15.安全防护系统 1套
五、设备组成、性能及参数:
1. 接取输送装置
(1)接取是辊道形式,辊道工作面宽800mm,链条驱动(接取输送带宽800mm,耐温150℃),设有胶片导向压轮装置(尼龙辊无轴承),调整间距300-600mm;
(2) 接取辊道变频调速,辊道的最大线速度5~30m/min(输送带变频调速,输送带线速度最大30m/min)其速度随主机(挤出机或开炼机)的出片速度自动或手动调整。
(3) .机架:材料:矩型管         规格: 100*50mm
2. 打印装置
该装置用于胶号打标记,可在胶片上联续打印字母和号码,打印盘的上升与下降,由一个气缸通过电磁阀进行操作,高度压痕调节,更换方便快捷。
配0-9和英文字母钢印各1套,字高≥30mm,能一次性打印4~6位胶料编号。
3. 接头压合装置
用于将胶片的片头片尾连接。实现连续出片,动力源为气源。
4. 隔离剂槽
该装置用于对胶片的浸泡,浸涂隔离剂并对胶片进行初步冷却。水槽内壁及辊筒采用304不锈钢材质。内侧安装不锈钢冷却排管。底部安装气动搅拌机构,白锈钢网带输送。
水槽外壁材料:   规格:304不锈钢3mm
水槽内壁材料:304不锈钢,规格:3mm
网带材料:304不锈钢, 规格:700mm
机架材料:    规格:矩型管100*50mm
5. 夹持爬坡装置:
上坡坡度与地面夹角约为45°~75°。胶片从隔离剂槽出来上爬坡运输带,胶片夹在中间向上输送。上层采用皮带输送。下层采用304不锈钢网带。驱动电机采用变频调速,与接取运输带保持同步。输送带上部装有脉冲信号发生器,当挂链胶片储存到一定长度时,便发出一个信号给挂链驱动气缸,气缸拉动挂链移动一段距离,使挂链换一个空档来储存胶片。夹持带下方并装有排水槽,静空大,利于清扫隔离剂液;上坡输送带的上端,与挂胶杆相接处设有防堵胶及报警装置(位置可调)。
输送皮带     规格:700mm
网带材料:304不锈钢, 规格:700mm
框架材料:     规格:20#槽钢

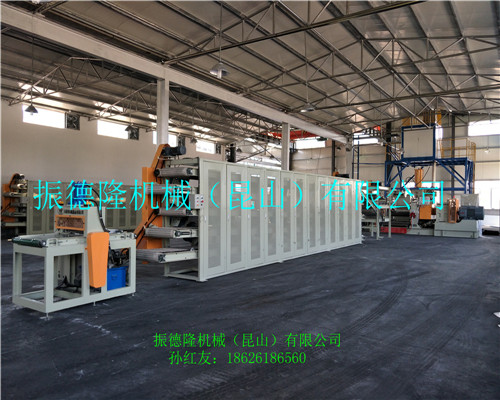

6. 悬挂式胶片冷却装置(挂胶冷却输送装置):

分段组装式,斜坡下来的胶片在挂链架上一档一档储存挂起,使胶片冷却干燥。全封闭一侧装有冷却用轴流风机,风机垂直面在一侧吹风,快速把胶片上的隔离剂吹干。另一侧装有排气通风口两端各装有一个检查门,箱底(链板上侧)铺有活动地板,便于维修。挂胶杆间距152.4mm,挂胶环长2.4m,挂杆采用304不锈钢钢管焊接,胶片在冷却箱内的停留时间长。根据胶温可分组启动风机。胶片上吹下来的隔离剂部分由下面的排水槽流回隔离剂储存箱。当胶片储满挂链架时,胶片碰到安全挡板,挂链立即停车。如果胶片走到下面产生轧料故障时,挂链将自动停车。胶片出入口装有操作台。挂杆链推进机构以直径为125mm(推动灵活可靠)的气缸为动力,推动棘爪,拨动转盘旋转,在转盘同轴上设有链轮,带动输送链完成输送胶片的功能,转轴上设有胀套,此结构可方便地微调挂胶链的位置。整套机构运行平稳。且推进区段两侧设带活门的网式保护罩。
风机:低噪音轴流风机,功率:185瓦 ,风量:4000 m3 /h ,数量:16只,品牌:上海雷迈
挂胶杆配料:SUS304不锈钢管,规格:930mm  , 数量: 230   只
机架材料规格:100*50
