开炼机
16寸开炼机
【附件下载】：资料下载
【产品特点】：yle="font-size:16px;">规范说明书

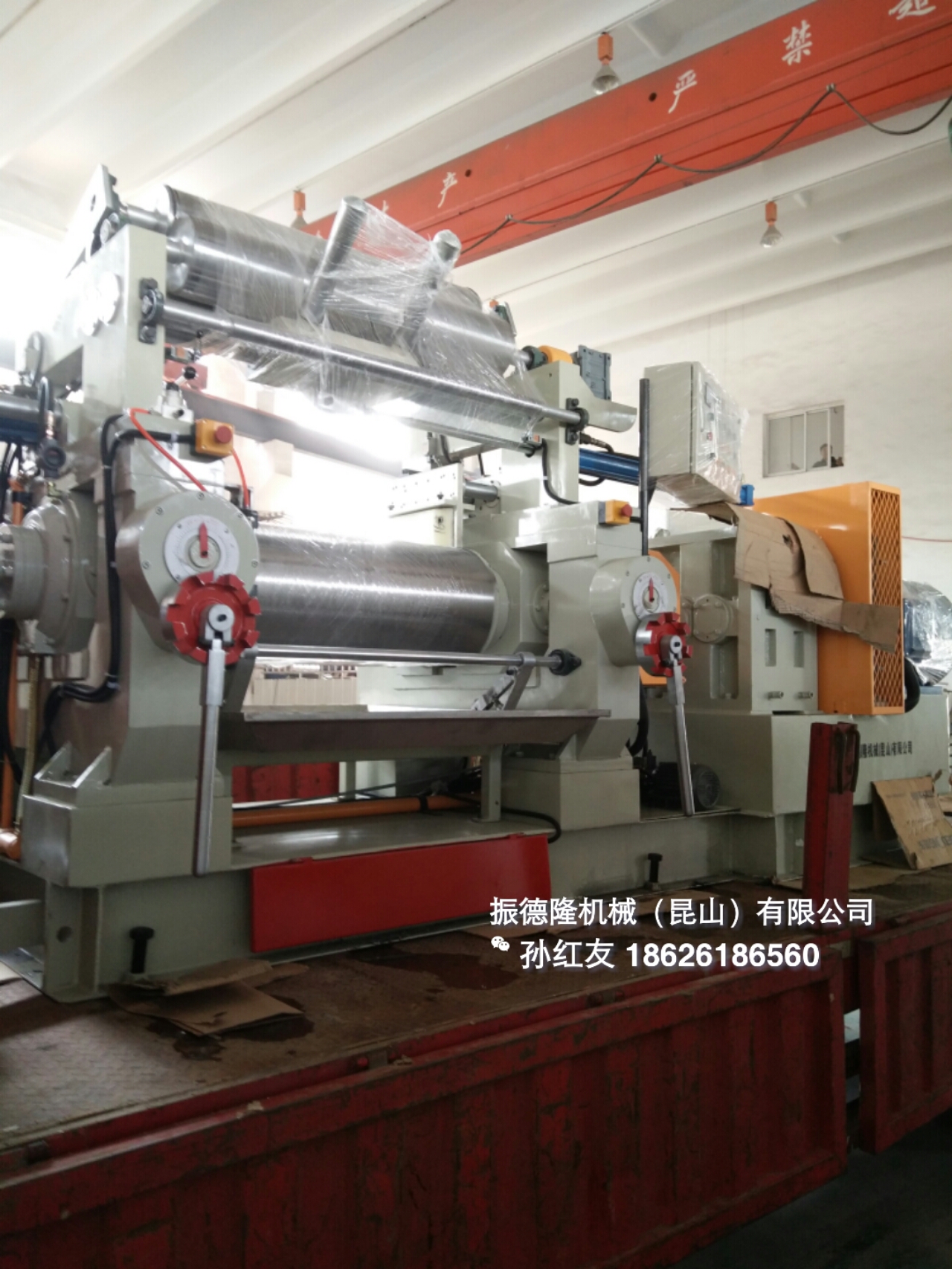

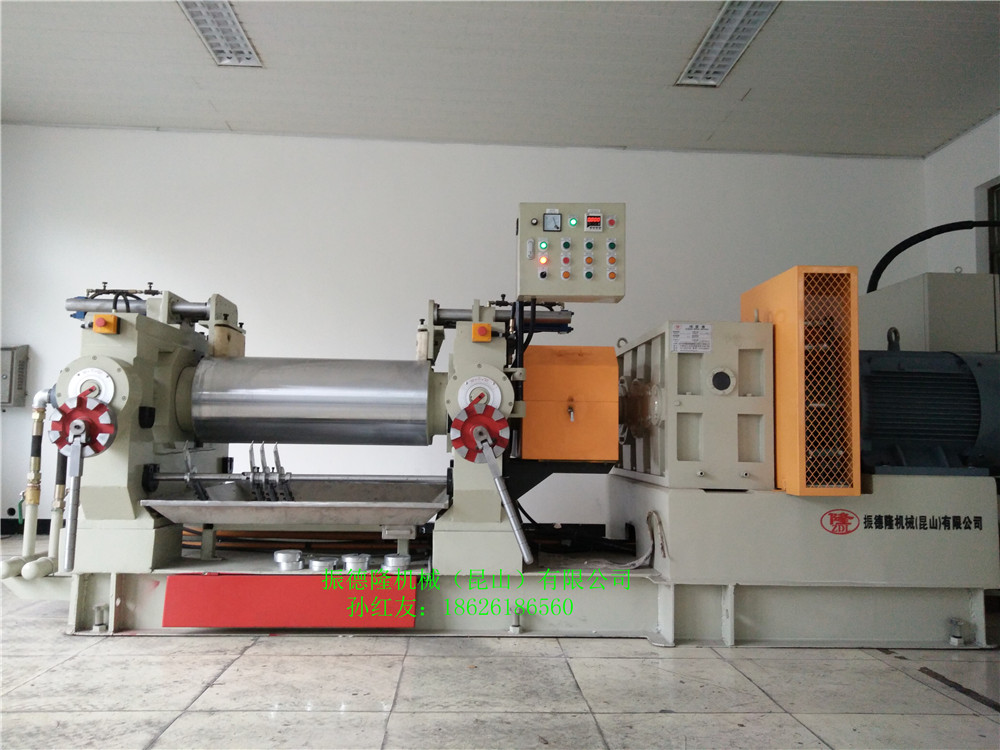

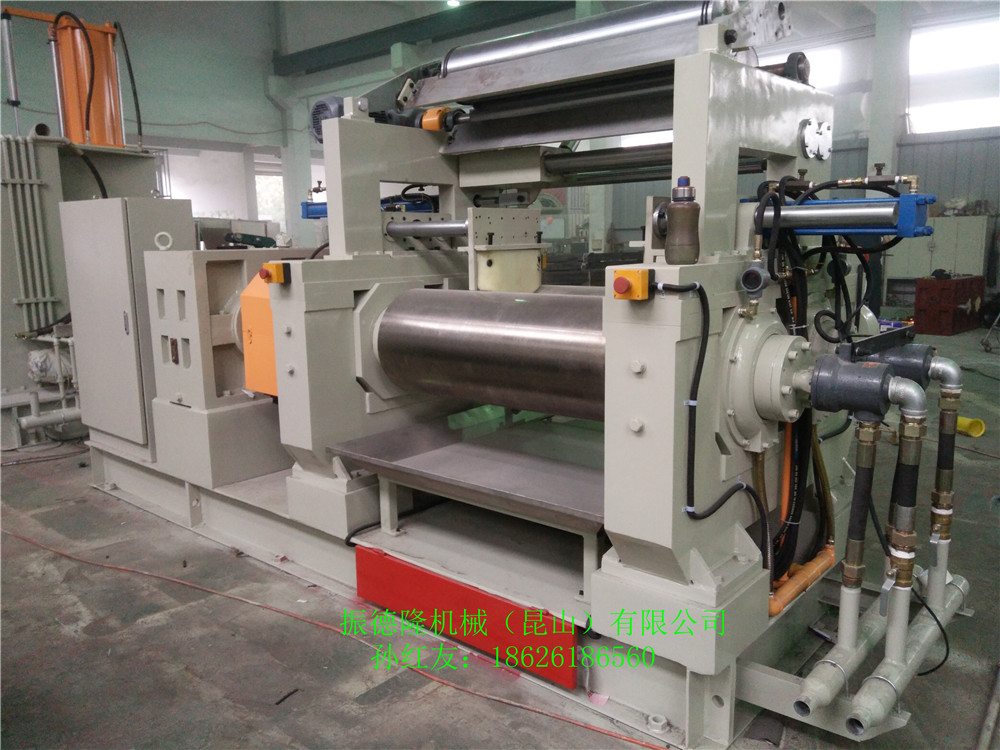

底座一体式炼胶机 KL 16” ======================================
主要规范 :
---------
A. 滚筒: 筒型式: 轴承式.
滚筒尺寸: 直径400m/m 长 1000 m/m
B. 滚筒的回转速 : 前轮 : 16.5 r.p.m 后轮 : 20.9 r.p.m
C. 摩擦比例 : 1 : 1.27
D. 滚筒表面硬度 : ≥ HS 72度
E. 电力装置 : 1. 主要马达 : AC 45KW 6P 380V 50HZ
2. 油帮浦马达 : 0.5 HP
yle="width: 1000px; height: 750px;" />
F. 润滑方式 : 1. 滚筒轴承盖润滑用油帮浦自动循环注油。
2. 减速机箱采用自动注油润滑。
G. 最大有效间距 : 10 MM
H. 间距调整 : 采用手动省力调距。
I. 滚筒加热与冷却 : 采用水冷却及蒸汽加热滚筒一端附蒸汽回转接头。
J. 紧急安全装置 : 停止按钮，电-液刹车系统。
K. 马达方向 : 当操作者面对机器的调整圆盘站立时马达在机器右侧。
L. 传动系统 : 透过马达联轴器将动力直接传动减速齿轮箱，该齿轮箱与
后滚筒由齿轮联轴器连结后滚筒经由咬合齿轮传动前支
滚筒。
底座一体式炼胶机 KL 16” ======================================
主要规范 :
---------
A. 滚筒: 筒型式: 轴承式.
滚筒尺寸: 直径400m/m 长 1000 m/m
B. 滚筒的回转速 : 前轮 : 16.5 r.p.m 后轮 : 20.9 r.p.m
C. 摩擦比例 : 1 : 1.27
D. 滚筒表面硬度 : ≥ HS 72度
E. 电力装置 : 1. 主要马达 : AC 45KW 6P 380V 50HZ
2. 油帮浦马达 : 0.5 HP
yle="width: 1000px; height: 750px;" />F. 润滑方式 : 1. 滚筒轴承盖润滑用油帮浦自动循环注油。
2. 减速机箱采用自动注油润滑。
G. 最大有效间距 : 10 MM
H. 间距调整 : 采用手动省力调距。
I. 滚筒加热与冷却 : 采用水冷却及蒸汽加热滚筒一端附蒸汽回转接头。
J. 紧急安全装置 : 停止按钮，电-液刹车系统。
K. 马达方向 : 当操作者面对机器的调整圆盘站立时马达在机器右侧。
L. 传动系统 : 透过马达联轴器将动力直接传动减速齿轮箱，该齿轮箱与
后滚筒由齿轮联轴器连结后滚筒经由咬合齿轮传动前支
滚筒。
底座一体式炼胶机 KL 16" ======================================
说明 :
------
1. 滚筒 : 由冷硬铸铁制成,内部可通冷水及蒸汽，滚筒表面
经精密研磨加工制成。
2. 机架及机架盖 : 材质 钢板焊接经热处理，经精密铣、镗加工制成。
3. 底座 : 国标槽钢、钢板焊接经加工制成。
4. 滚筒轴承座及轴承: 轴承座采用铸钢经精密加工制成，轴承采用顶级轴承TWB品牌。
5. 咬合齿轮: 由FCD600制成,直齿型。
6.减速箱 : 3段式减速,斜齿型式。
轴齿为锻钢S45C制成。
齿轮为FCD600制成。
箱体为FCD500制成。
7. 联轴器:孔内齿及孔外齿均为铸钢制成。
8. 挡料板 : 可动式挡料板材质为FCD500,界板材质为MC尼龙
固定界板由铸铁制成。
9. 紧急刹车 : 急停按钮，电-液制动器。制动刹车后以滚筒反向转动
1/4 圈内停止。
10. 马达 : AC 45KW,3相,380V,50HZ 全密闭式鼠笼型马达。
11. 电气箱 : Y-▽ 自动起动方式。
说明 :
------
1. 滚筒 : 由冷硬铸铁制成,内部可通冷水及蒸汽，滚筒表面
经精密研磨加工制成。
2. 机架及机架盖 : 材质 钢板焊接经热处理，经精密铣、镗加工制成。
3. 底座 : 国标槽钢、钢板焊接经加工制成。
4. 滚筒轴承座及轴承: 轴承座采用铸钢经精密加工制成，轴承采用顶级轴承TWB品牌。
5. 咬合齿轮: 由FCD600制成,直齿型。
6.减速箱 : 3段式减速,斜齿型式。
轴齿为锻钢S45C制成。
齿轮为FCD600制成。
箱体为FCD500制成。
7. 联轴器:孔内齿及孔外齿均为铸钢制成。
8. 挡料板 : 可动式挡料板材质为FCD500,界板材质为MC尼龙
固定界板由铸铁制成。
9. 紧急刹车 : 急停按钮，电-液制动器。制动刹车后以滚筒反向转动
1/4 圈内停止。
10. 马达 : AC 45KW,3相,380V,50HZ 全密闭式鼠笼型马达。
11. 电气箱 : Y-▽ 自动起动方式。
